OPIS PRODUKTU
Miniaturowe złączki gwintowe ZUGM-4 przeznaczone są do łączenia przewodów miedzianych o żyłach sztywnych lub giętkich i przekroju znamionowym 4 mm2. Mogą być stosowane przemysłowo bez ograniczeń oraz montowane w urządzeniach użytkowanych w warunkach wnętrzowych, we wszystkich strefach klimatycznych. Małe gabaryty oraz mocowanie na listwach typu TS15... umożliwiają ich zastosowanie wszędzie tam, gdzie oszczędność miejsca jest priorytetowa.
Zastosowanie zwieraczy sprężynowych umożliwia szybkie i wygodne rozdzielanie potencjałów.

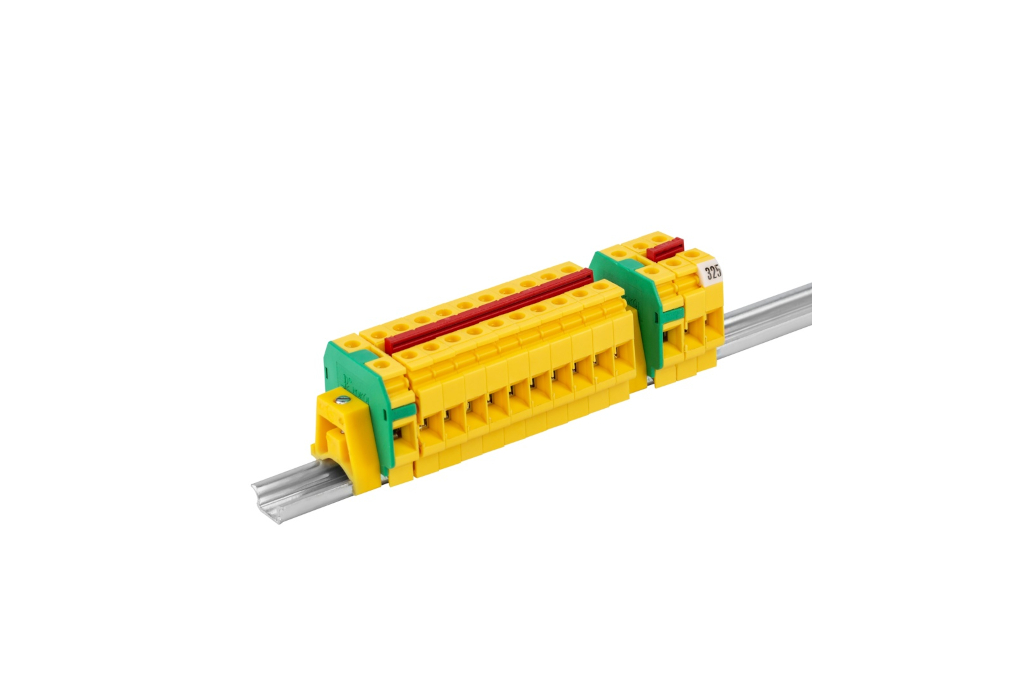

Dzięki szynie zaciskowej w złączce ZUGM-4PE wystarczy ją osadzić na stalowej szynie TS15... i zatrzasnąć. Po podłączeniu przewodu ochronnego do zacisku, połączenie z przewodzącym podłożem szyny TS15... jest już zrealizowane.
Złączka ZUGM-4 posiada znak CE i spełnia wymagania nowej dyrektywy 2014/35/EC, która zastąpiła dyrektywę 2006/95/WE.
DANE TECHNICZNE
- Przekrój znamionowy: 4mm2
- Przyłączalność znamionowa: drut/linka 0,5...6mm2 / 0,5...4mm2
- Napięcie znamionowe izolacji: 400V
- Napięcie znamionowe udarowe wytrzymywane: 6kV
- Prąd znamionowy ciągły: 32A
- Moment skręcający dla zacisków: 0,5Nm
- Długość odizolowania: 8mm
- Szerokość: 6,2mm
- Materiał izolacyjny: poliamid V0
- Temperatura otoczenia: -25...+125°C
- Norma: IEC 60947-7-1
- Masa 6g
- Opakowanie 20szt.
