OPIS PRODUKTU

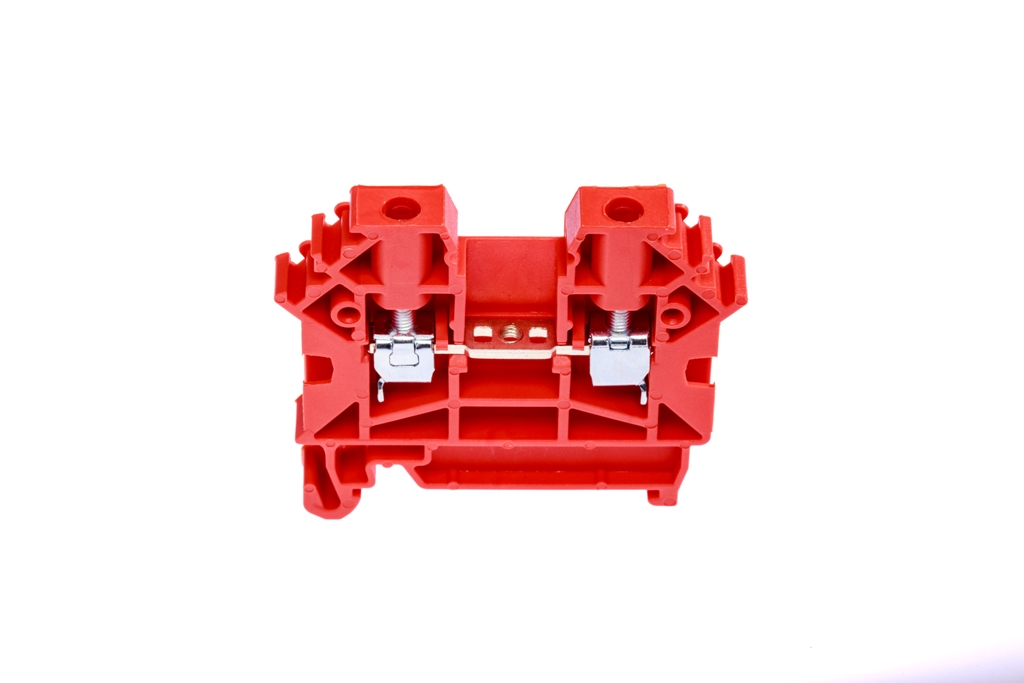

Złączki gwintowe ZUG przeznaczone są do łączenia przewodów miedzianych o żyłach sztywnych lub giętkich i przekrojach znamionowych w przedziale od 0,5 mm2 do 35 mm2.
Złączki te posiadają przy różnych grubościach identyczny obrys zewnętrzny. Dzięki temu wraz z akcesoriami mieszczą się pod maskownicą standardowych szafek rozdzielczych. W celu zwiększenia bezpieczeństwa złączki ZUG oraz ich
wyposażenie zostały wykonane z samogasnącego tworzywa w klasie palności V0, a ich konstrukcja wytrzymuje napięcie znamionowe izolacji do 1000V.
Korpus złączek zapewnia stabilne mocowanie na standardowej szynie TS35, a cztery gniazda na oznaczniki typu DK-Z5 lub DK-Z6 ułatwiają ich opis.
Cała linia złączek ZUG wraz z pełną gamą akcesoriów, to połączenie innowacyjnej konstrukcji, wysokiej jakości materiałów oraz bezpieczeństwa potwierdzonego certyfikatami na znak i CENorma: IEC 60947-7-1
DANE TECHNICZNE
- Norma: IEC 60947-7-1
- Przekrój znamionowy: 35mm2
- Przyłączalność znamionowa: [drut] 4 - 50mm2 | [linka] 4 - 35mm2
- Napięcie znamionowe izolacji: 1000V
- Napięcie znamionowe udarowe wytrzymywane: 8kV
- Prąd znamionowy ciągły: 125A
- Moment skręcający dla zacisków: 2,5Nm
- Długość odizolowania: 13mm
- Materiał izolacyjny: poliamid V0
- Temperatura otoczenia: -25...+125oC
- Masa: 50g
Opakowanie: 20 szt.
