OPIS PRODUKTU

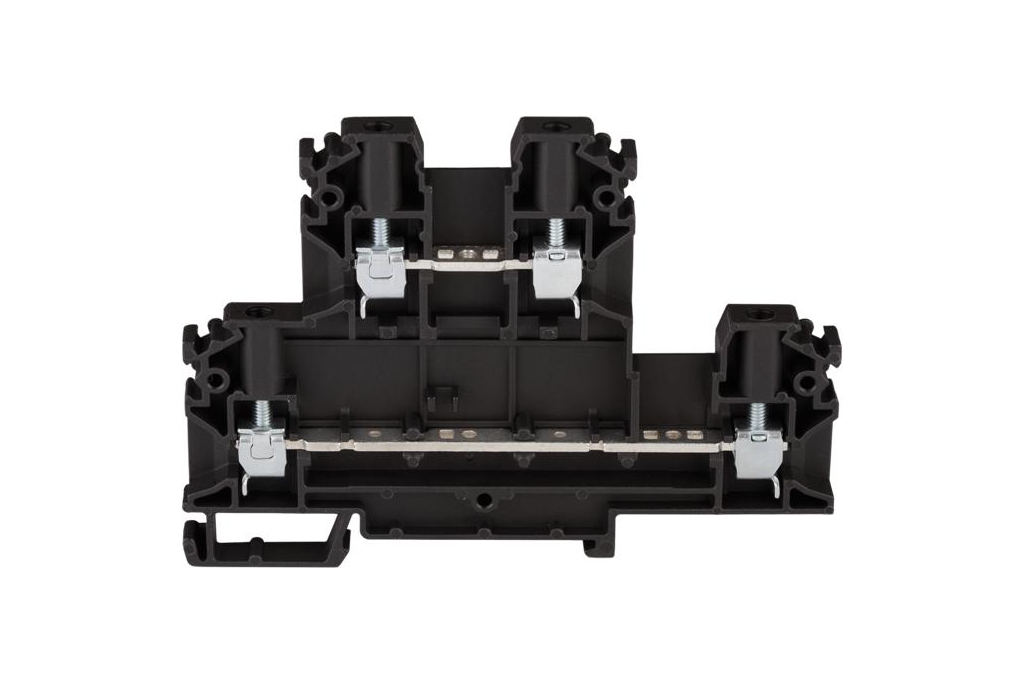

Złączki gwintowe ZUG® przeznaczone są do łączenia przewodów miedzianych o żyłach sztywnych lub giętkich.
Złączki te posiadają przy różnych grubościach identyczny obrys zewnętrzny. Dzięki temu wraz z akcesoriami mieszczą się pod maskownicą standardowych szafek rozdzielczych. W celu zwiększenia bezpieczeństwa złączki ZUG® oraz ich wyposażenie zostały wykonane z samogasnącego tworzywa w klasie palności V0, a ich konstrukcja wytrzymuje napięcie znamionowe izolacji do 1000V.
Korpus złączek zapewnia stabilne mocowanie na standardowej szynie TS35, a cztery gniazda na oznaczniki typu DK-Z5 lub DK-Z6 ułatwiają ich opis.
Cała linia złączek ZUG® wraz z pełną gamą akcesoriów, to połączenie innowacyjnej konstrukcji, wysokiej jakości materiałów oraz bezpieczeństwa potwierdzonego certyfikatami na znak i CENorma: IEC 60947-7-1
DANE TECHNICZNE
- Przekrój znamionowy: 4mm2
- Przyłączalność znamionowa: [drut] 0,5 – 4mm2 / [linka] 0,5 – 4mm2
- Napięcie znamionowe izolacji: 1000V
- Napięcie znamionowe udarowe wytrzymywane: 8kV
- Prąd znamionowy ciągły: 32A
- Moment skręcający dla zacisków: 0,5Nm
- Długość odizolowania: 10mm
- Materiał izolacyjny: poliamid V0
- Temperatura otoczenia: -25…+125oC
- Norma: IEC 60947-7-1
- Masa: 20,1g
OCHRONA ZNAKÓW TOWAROWYCH
Informujemy, że znak towarowy R.153909 ZUG®, jest znakiem chronionym w Urzędzie Patentowym Rzeczpospolitej Polskiej od 2000r.
Korzystanie z niego bez zgody uprawnionego, jego naśladownictwo lub wykorzystanie w sposób mogący wprowadzać odbiorców w błąd stanowi naruszenie przepisów prawa własności przemysłowej oraz może skutkować odpowiedzialnością prawną.
Dbamy o to, aby nasze oznaczenia były gwarancją jakości i rzetelności, dlatego prosimy o poszanowanie naszych praw do znaków towarowych.
