OPIS PRODUKTU

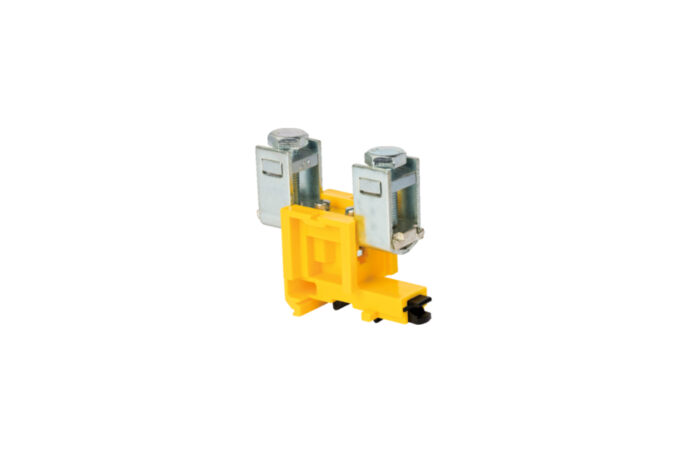

Łączenie żył przewodów o dużych przekrojach (do 150mm2) wykonuje się złączkami typu ZP, mocowanymi zatrzaskowo na profilowanej listwie montażowej typu TS32 lub TS35.
Złączki ZP ze względu na rodzaj stosowanych zacisków dzielimy na:
– zaciski do gołej żyły przewodu (G-G),
– zaciski do żył z końcówką kablową (K-K),
– zaciski dwóch w/w rodzajów (G-K).
DANE TECHNICZNE
- Przekrój znamionowy: 120mm2
- Przyłączalność znamionowa: drut / linka: 16...120 /
16...95 mm2 - Napięcie znamionowe izolacji: 690V
- Napięcie znamionowe udarowe wytrzymywane: 4kV
- Prąd znamionowy ciągły: 269A
- Moment skręcający dla zacisków: 10Nm
- Długość odizolowania: 24mm
- Szerokość: 38,5mm
- Materiał izolacyjny: poliamid
- Temperatura otoczenia: -25...+100°C
- Norma: IEC 60947-7-1
- Masa: 290g
