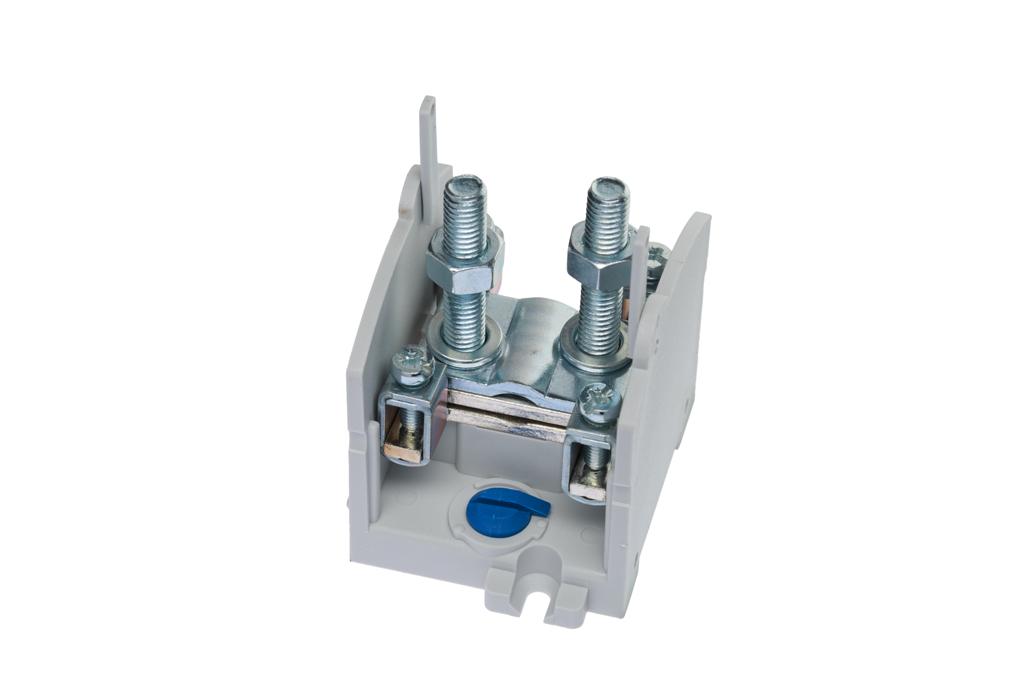

OPIS PRODUKTU
Korpus izolacyjny wykonany jest z poliamidu, a pokrywka z transparentnego poliwęglanu. Pozwala to na użytkowanie odgałęźników w przedziale temperatur -25 do 100ºC z odpornością na żar do 850ºC. W korpusach odgałęźników jednosekcyjnych znajdują się kołki i otwory pozycjonujące (w czterosekcyjnych tylko otwory), co pozwala na tworzenie zestawów wielosekcyjnych i ułatwia ich wspólny montaż. Podstawowymi przewodami montowanymi w zaciskach odgałęźników są przewody wykonane z miedzi, jednakże przy zachowaniu zasad bezpieczeństwa można zastosować przewody wykonane z aluminium. W tym celu należy oczyścić odizolowaną końcówkę przewodu z warstwy tlenku i bezpośrednio po tej czynności zabezpieczyć miejsce styku przez pokrycie wazeliną bądź smarem o odczynie obojętnym. Dzięki tym rozwiązaniom odgałęźniki typu OBL dają większe możliwości podczas tworzenia różnych konfiguracji montażowych przy mniejszych niż dotychczas gabarytach. Szczególnie istotnym elementem jest obniżenie wysokości odgałęźnika przy mocowaniu na listwie Ts35 w stosunku do starszych odmian LZG.
DANE TECHNICZNE
| Przekrój znamionowy: | główny 70mm² / odgałęźny 25mm² |
| Napięcie znamionowe izolacji: | 690V |
| Prąd znamionowy ciągły: | główny 192A / odgałęźny 101A |
| Przyłączalność znamionowa drutu: | główny 16–70mm² / odgałęźny 4–25mm² |
| Przyłączalność znamionowa linki: | główny 16–50mm² / odgałęźny 4–16mm² |
| Moment skręcający dla zacisków: | główny 6,0Nm / odgałęźny 2,0Nm |
| Długość odizolowania: | główny 27mm / odgałęźny 18mm |
| Materiał: | korpus poliamid / pokrywa poliwęglan |
| Mocowanie: | TS35 lub do podłoża |
| Temperatura otoczenia: | -25...+100ºC |
| IP: | 10 |
| Norma: | IEC 60998-2-1 |
KARTA PRODUKTU
Pobierz kartę katalogową produktu
Pobierz plik PDF >>
DEKLARACJA ZGODNOŚCI
Pobierz deklarację zgodności produktu
Pobierz plik PDF >>
CERTYFIKAT
Pobierz certyfikat produktu
Pobierz plik PDF >>

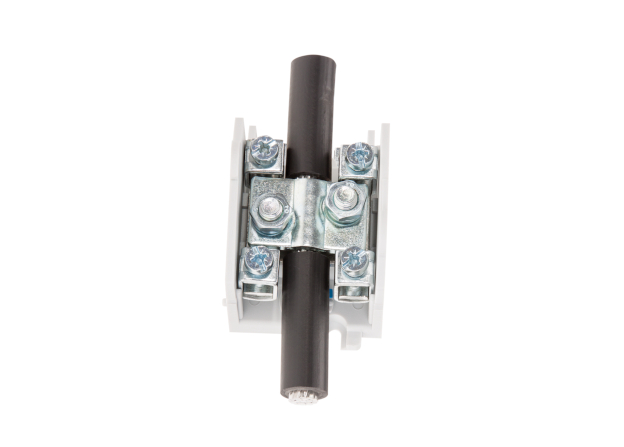

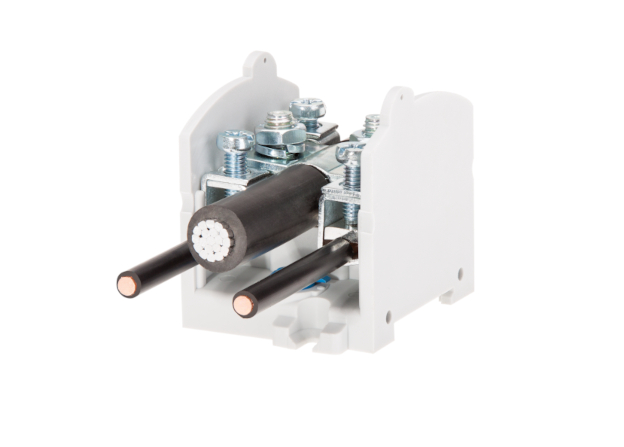

Zwiększona elastyczność połączeń: Piętrowa konstrukcja umożliwia podłączenie dwóch przewodów do zacisku toru głównego, co znacząco zwiększa swobodę projektowania i realizacji nawet najbardziej złożonych połączeń elektrycznych.

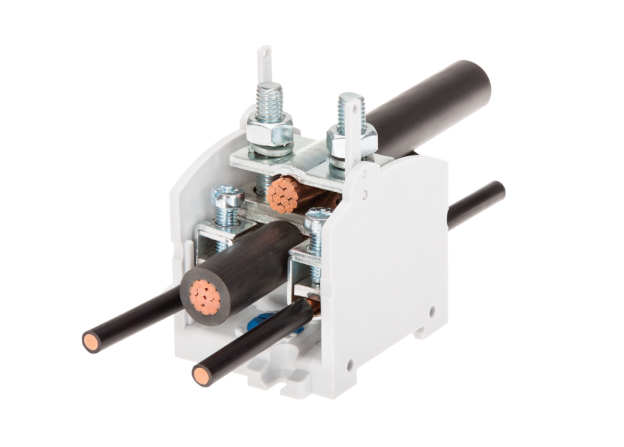

Innowacyjny zacisk toru głównego: Niewątpliwą zaletą jest konstrukcja zacisku toru głównego, która pozwala na montaż przewodu przelotowo, bez konieczności jego przecinania. To oszczędność czasu i materiału!
Kompatybilność z różnymi przewodami: Odgałęźniki są przystosowane przede wszystkim do przewodów miedzianych, ale przy zachowaniu odpowiednich zasad bezpieczeństwa (oczyszczenie końcówki z warstwy tlenku i zabezpieczenie wazeliną lub smarem neutralnym) można zastosować również przewody aluminiowe.

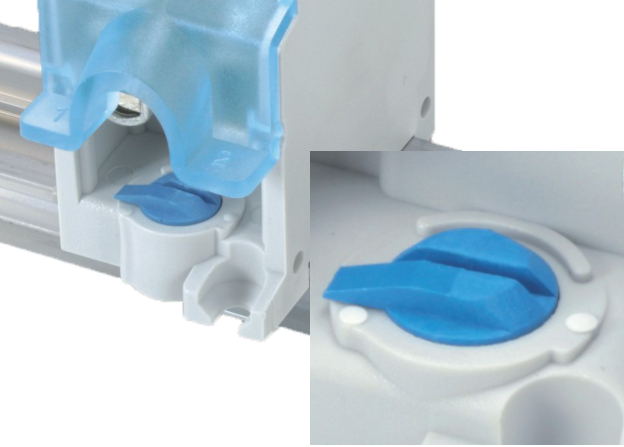

Wszechstronne mocowanie: Wszystkie odgałęźniki z linii OBL można mocować na listwie TS 35 lub bezpośrednio do podłoża. Specjalny zaczep krzywkowy, obracający się między dwoma ogranicznikami obrotu, wyznacza na korpusie położenia "do montażu" i "po zamocowaniu", co ułatwia montaż i pozwala na ocenę stanu zamocowania odgałęźnika na szynie.
Modułowość i łatwe tworzenie zestawów: Kołki i otwory pozycjonujące umożliwiają tworzenie wielosekcyjnych zestawów, co ułatwia rozbudowę i dopasowanie do potrzeb instalacji.

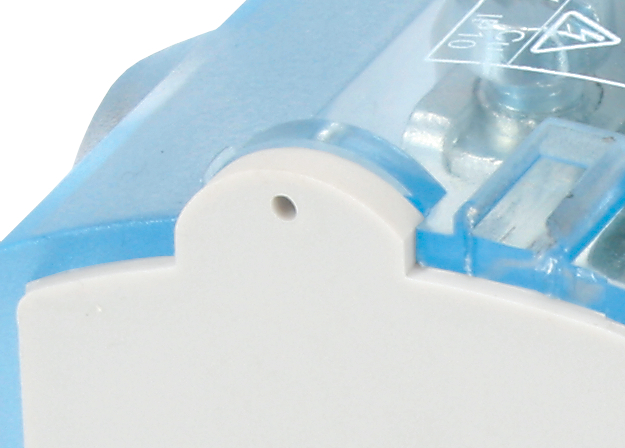

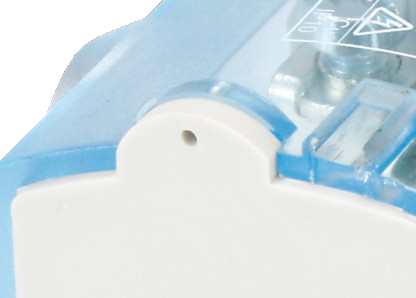

Gwarancja bezpieczeństwa: Każdy odgałęźnik posiada otwory do plombowania, uniemożliwiające niekontrolowane zdjęcie pokrywki. Otwory są dostosowane do typowych zabezpieczeń dostępnych na rynku.

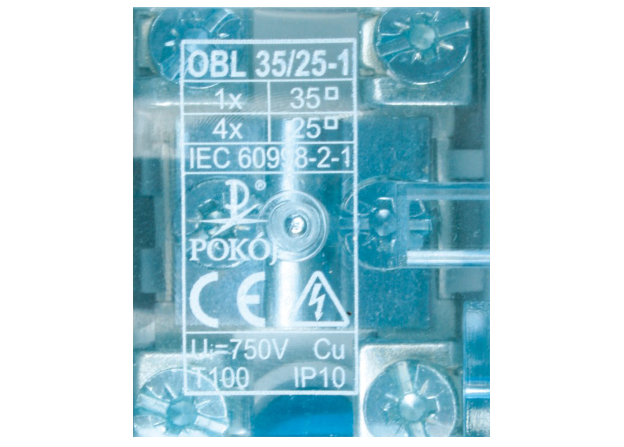

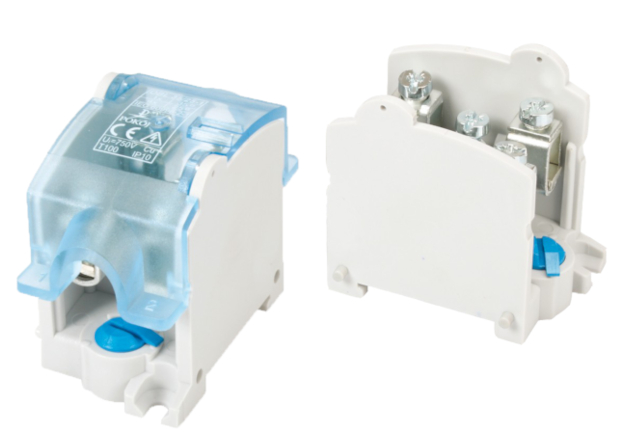

Przejrzyste informacje dla instalatora: Na pokrywie każdego OBL-a umieszczono wszystkie niezbędne parametry elektryczne: typ, napięcie znamionowe izolacji, dopuszczalne przekroje przewodów oraz zgodność z normą. Znajdziesz tam również oznaczenia poszczególnych torów, a w przypadku pokrywek odmian jednotorowych - gniazda na oznaczniki, które umożliwiają indywidualne oznakowanie zgodnie z potrzebami klienta.
